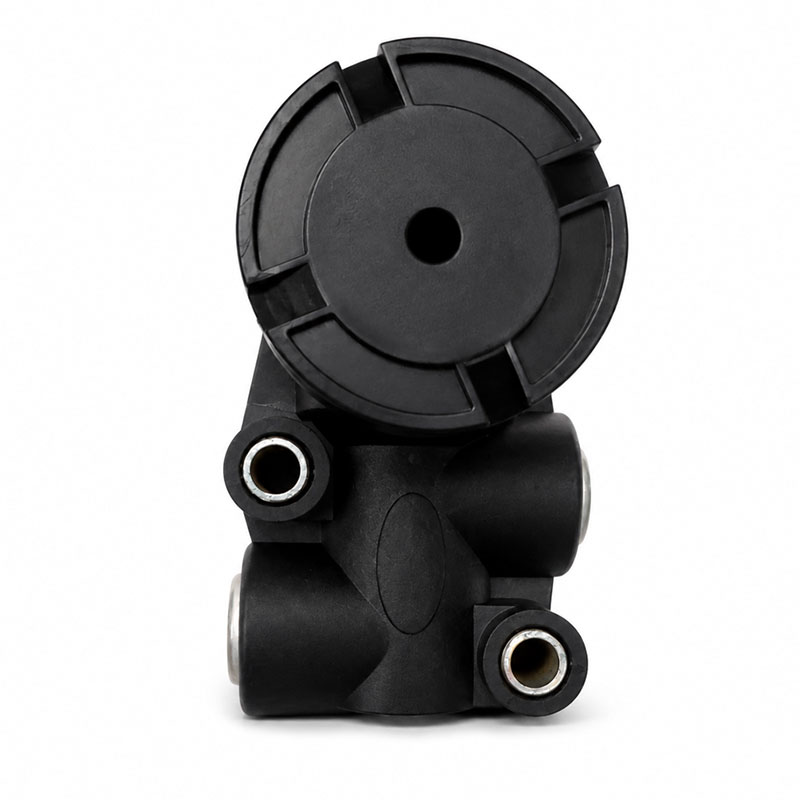

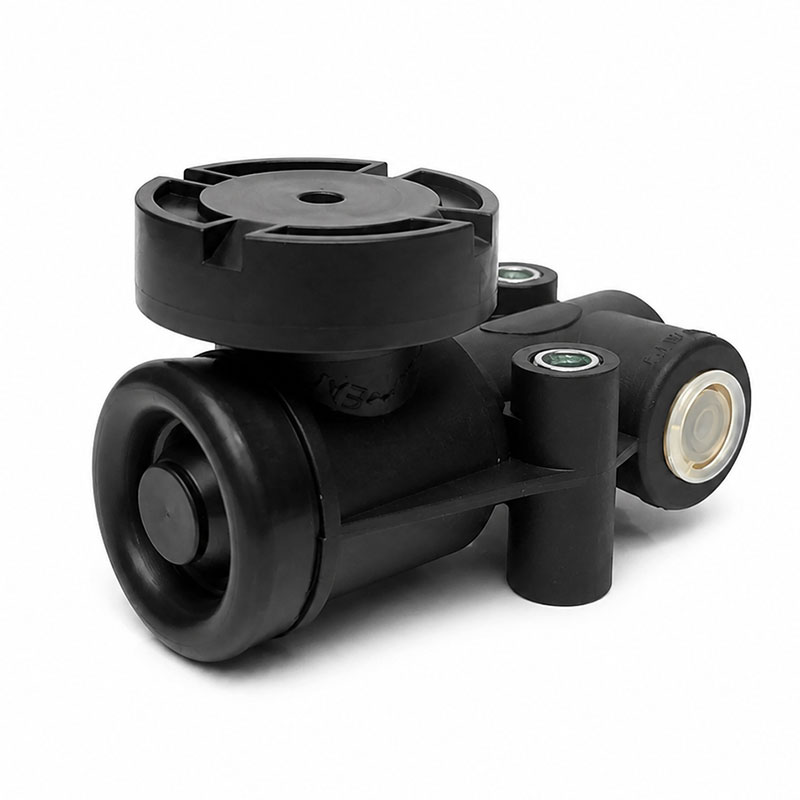

وظیفه ی شیر تعادل کابین داف در سیستم تعلیق کامیون
شیر تعادل کابین داف یا Floor Level Valve یکی از اجزای سیستم تعلیق بادی کابین است که وظیفه کنترل جریان هوای فشرده به کیسههای هوا را بر عهده دارد. این شیر با توجه به تغییر وضعیت کابین، میزان هوای ورودی یا خروجی از کیسههای بادی را تنظیم میکند تا ارتفاع و وضعیت کابین در محدوده تعیینشده حفظ شود.
عملکرد این قطعه در سیستم تعلیق بادی باعث میشود کابین در برابر تغییرات ناشی از بار، حرکت شاسی و ناهمواریهای مسیر، وضعیت متعادلتری داشته باشد.
نحوه ی عملکرد شیر تعادل کابین داف
عملکرد این شیر بر اساس تغییر وضعیت مکانیکی اهرم کنترل انجام میشود. با تغییر موقعیت کابین نسبت به مجموعه شاسی و سیستم تعلیق، اهرم شیر نیز حرکت میکند و وضعیت داخلی شیر را تغییر میدهد. این شیر بهطور کلی سه وضعیت عملکردی دارد:
- تأمین هوا: اجازه ورود هوای فشرده به کیسه بادی را میدهد تا ارتفاع سیستم افزایش پیدا کند.
- تخلیه هوا: هوای موجود در کیسه بادی را تخلیه میکند تا ارتفاع سیستم کاهش پیدا کند.
- حالت بسته: جریان هوا را متوقف میکندتا وضعیت تنظیمشده حفظ شود.
این سازوکار در شیرهای کنترل ارتفاع سیستمهای تعلیق پنوماتیک بهکار میرود و برای حفظ ارتفاع و تراز سیستم طراحی شده است.
شیر تعادل کابین داف چه کاربردی دارد؟
این محصول در سیستم تعلیق بادی کابین کامیونهای DAF استفاده میشود و وظیفه آن کنترل سطح کابین از طریق مدیریت جریان هوای کیسههای بادی است.
هنگام عبور خودرو از چاله، دستانداز یا سطوح ناهموار، موقعیت نسبی کابین و شاسی تغییر میکند. شیر کنترل سطح با واکنش به این تغییر، جریان هوا را در مدار تعلیق تنظیم میکند تا کابین بتواند به موقعیت مناسب خود بازگردد.
به این ترتیب، سیستم تعلیق بادی میتواند بخش قابل توجهی از حرکات و ضربات ناشی از شرایط جاده را جذب کند و از انتقال مستقیم آنها به کابین جلوگیری شود.
مزایای عملکرد صحیح شیر تعادل کابین
عملکرد صحیح این قطعه برای حفظ وضعیت مناسب کابین و عملکرد صحیح سیستم تعلیق بادی اهمیت دارد. مهمترین مزایای آن عبارتاند از:
- کمک به حفظ ارتفاع مناسب کابین
- کنترل جریان هوای کیسههای بادی تعلیق کابین
- کمک به حفظ تعادل کابین هنگام حرکت
- کاهش انتقال ضربات و لرزشهای ناشی از ناهمواری جاده
- کمک به عملکرد صحیح سیستم تعلیق بادی
- تنظیم خودکار وضعیت کابین متناسب با تغییرات سیستم تعلیق
علائم خرابی شیر تعادل کابین داف
خرابی یا عملکرد نامناسب شیر کنترل سطح میتواند باعث اختلال در تنظیم ارتفاع کابین شود. برخی نشانههای احتمالی عبارتاند از:
- تغییر غیرطبیعی ارتفاع کابین
- قرار نگرفتن کابین در ارتفاع مناسب
- افزایش تکانها و ضربات منتقلشده به کابین
- پر یا خالی شدن غیرعادی کیسههای بادی
- عملکرد نامنظم سیستم تعلیق بادی کابین
- تخلیه مداوم یا غیرعادی هوای مدار
البته این علائم میتوانند به دلایل دیگری مانند نشتی شیلنگها، خرابی کیسه بادی یا ایراد در سایر اجزای سیستم تعلیق نیز ایجاد شوند؛ بنابراین پیش از تعویض شیر، بررسی کامل مدار پنوماتیک توصیه میشود.
مشخصات فنی شیر تعادل کابین داف
| مشخصه | مقدار |
| نام محصول | شیر تعادل کابین داف |
| نوع محصول | شیر کنترل سطح و ارتفاع |
| سیستم مورد استفاده | تعلیق بادی کابین |
| کاربرد | کنترل جریان هوای کیسههای بادی کابین |
| عملکرد | تأمین هوا، تخلیه هوا و قطع جریان در مدار تعلیق |
سوالات متداول
شیر تعادل کابین داف چه وظیفهای دارد؟
این شیر با کنترل جریان هوای فشرده در مدار تعلیق بادی، به تنظیم و حفظ ارتفاع کابین کمک میکند.
شیر تعادل چگونه ارتفاع کابین را تنظیم میکند؟
با تغییر وضعیت اهرم کنترل، شیر مسیر ورود یا خروج هوای فشرده از کیسه بادی را تنظیم میکند. در صورت نیاز به افزایش ارتفاع، هوا وارد کیسه میشود و در صورت افزایش بیش از حد ارتفاع، هوا از مدار تخلیه میشود. در موقعیت مناسب نیز جریان هوا قطع میشود.
آیا خرابی شیر تعادل میتواند باعث تکان خوردن کابین شود؟
بله. اگر شیر نتواند جریان هوای کیسههای بادی را بهدرستی کنترل کند، عملکرد سیستم تعلیق بادی و حفظ ارتفاع کابین دچار اختلال میشود و ممکن است تکانها و ناپایداری کابین افزایش پیدا کند.
آیا این شیر همان شیر کنترل ارتفاع کابین است؟
بله. این شیر در این کاربرد همان شیر کنترل سطح یا ارتفاع سیستم تعلیق بادی کابین است و وظیفه آن تنظیم جریان هوای کیسههای بادی برای حفظ وضعیت مناسب کابین است.
