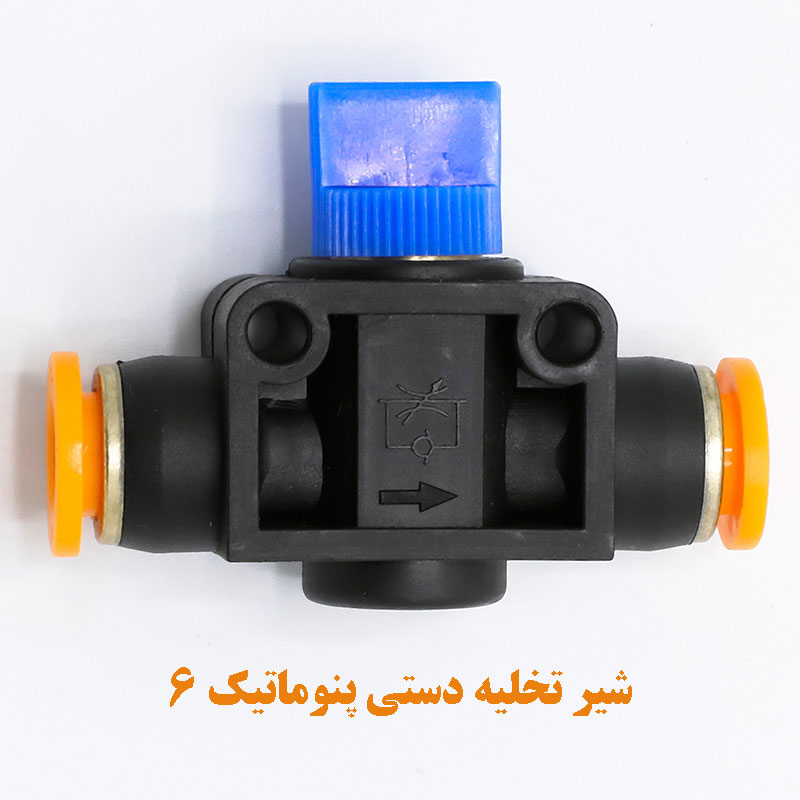

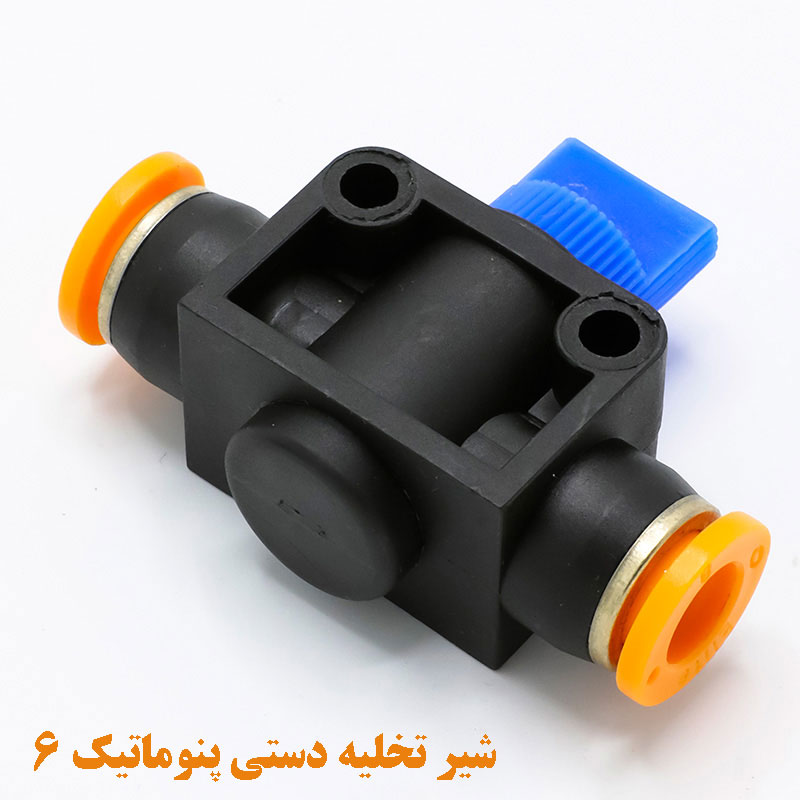

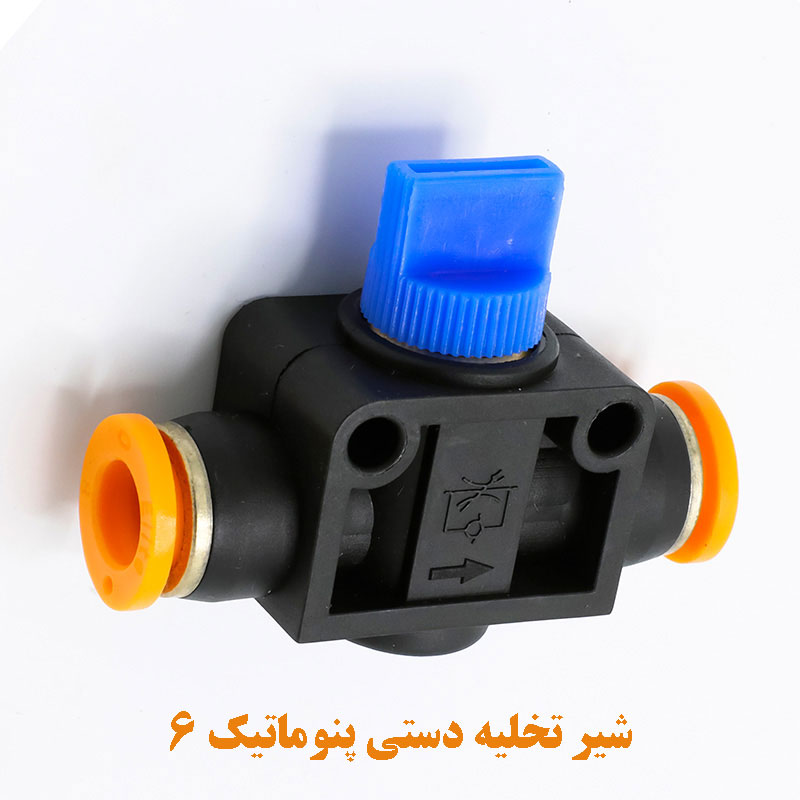

شیر تخلیه دستی پنوماتیک ۶

شیر تخلیه دستی پنوماتیک ۶ الیت مدل HVFF-6 برای قطع جریان هوای فشرده و تخلیه فشار باقی‌مانده در مدارهای پنوماتیک، با اتصال فیتینگی سایز ۶ میلی‌متربه کار می رود.

شناسه محصول: 1710140001

۶۱۵,۰۰۰ تومان

0 افرادی که اکنون این محصول را تماشا می کنند!

توضیحات

شیر تخلیه دستی پنوماتیک ۶ چیست؟

شیر تخلیه دستی پنوماتیک ۶ از محصولات شرکت Elite Pneumatic  و مدل HVFF-6 است که برای کنترل دستی جریان هوای فشرده و تخلیه فشار باقی‌مانده در مدار پنوماتیک مورد استفاده قرار می‌گیرد. این شیر دارای دو اتصال فیتینگی برای شیلنگ پنوماتیک سایز ۶ میلی‌متر است و به‌صورت خطی در مسیر هوای فشرده بین منبع و مصرف کننده  نصب می‌شود. این اتصال برای قطع و وصل دستی جریان هوا در تجهیزات و مدارهای پنوماتیک طراحی شده است.

شیر تخلیه دستی پنوماتیک ۶ چه کاربردی دارد؟

شیر تخلیه دستی پنوماتیک ۶ برای ایجاد امکان قطع دستی جریان هوای فشرده و تخلیه فشار باقی‌مانده از بخش خروجی مدار استفاده می‌شود. این عملکرد به اپراتور اجازه می‌دهد در مواقعی مانند سرویس، تعمیر، تنظیم یا بازرسی تجهیزات، جریان هوای ورودی را قطع کرده و فشار باقی‌مانده در قسمت موردنظر مدار را آزاد کند.

این واسطه ی پنوماتیک با دو اتصال فیتینگی سایز ۶ میلی‌متر، برای قرارگیری در مسیر شیلنگ پنوماتیک طراحی شده است. ساختار این خانواده از شیرها به‌گونه‌ای است که پس از قطع جریان هوا، فشار باقی‌مانده سمت خروجی از مسیر تخلیه آزاد می‌شود.

عملکرد شیر تخلیه دستی ۶ الیت چگونه است؟

این شیر با استفاده از یک مکانیزم دستی، مسیر عبور هوای فشرده را کنترل می‌کند. در حالت باز، هوا از ورودی به سمت خروجی جریان پیدا می‌کند و با قرار دادن شیر در وضعیت بسته، جریان ورودی قطع می‌شود.

در ساختارشیر تخلیه دستی ، با بسته شدن شیر، فشار هوای باقی‌مانده در سمت خروجی نیز تخلیه می‌شود. به همین دلیل این نوع شیر علاوه بر قطع جریان، برای ایمن‌تر کردن فرآیند تعمیر و تنظیم تجهیزات پنوماتیک نیز کاربرد دارد.

شیر تخلیه دستی ۶ و سیستم‌های پنوماتیک

شیر تخلیه دستی سایز ۶ را می‌توان در مدارهای مختلف هوای فشرده و تجهیزات پنوماتیکی به کار برد، از جمله:

  •  خطوط هوای فشرده و مدارهای پنوماتیک
  • سیستم‌های بادی خودروهای سنگین و ماشین‌آلات
  • تجهیزات و ماشین‌آلات پنوماتیکی
  • مدارهای کنترل و توزیع هوای فشرده
  • تجهیزات صنعتی و کارگاهی
  •  ایجاد نقطه قطع دستی در مسیر هوا
  •  تخلیه فشار باقی‌مانده هنگام سرویس و تعمیر تجهیزات

مزایای شیر تخلیه دستی پنوماتیک الیت

شیر تخلیه دستی ۶ الیت با طراحی فیتینگی و مکانیزم کنترل دستی، امکان مدیریت سریع جریان هوا را در مدار پنوماتیک فراهم می‌کند. مهم‌ترین مزایای این قطعه عبارت‌اند از:

– کنترل دستی جریان هوای فشرده

– امکان تخلیه فشار باقی‌مانده

– اتصال سریع به شیلنگ پنوماتیک

– مناسب برای شیلنگ سایز ۶ میلی‌متر

– نصب خطی در مسیر پنوماتیک

– استفاده آسان و دسترسی سریع به مکانیزم کنترل

– مناسب برای تجهیزات صنعتی و سیستم‌های بادی

– کمک به ایمن‌تر شدن فرآیند سرویس و تعمیر مدار پنوماتیک

مشخصات فنی شیر تخلیه دستی پنوماتیک ۶

ویژگیمشخصات
نام محصولشیر تخلیه دستی پنوماتیک ۶
نوع محصولشیر دستی پنوماتیک
سایز اتصال۶ میلی‌متر
نوع اتصالفیتینگی / Push-in
نوع نصبخطی در مسیر پنوماتیک
مکانیزم عملکرددستی

راهنمای انتخاب شیر تخلیه دستی پنوماتیک مناسب

برای انتخاب شیر تخلیه دستی مناسب، ابتدا باید قطر خارجی شیلنگ پنوماتیک و نوع اتصال مورد استفاده در مدار مشخص شود. اگر مدار از شیلنگ ۶ میلی‌متری استفاده می‌کند، این شیر دستی انتخاب متناسب با این سایز است. همچنین باید جهت جریان مشخص‌شده روی بدنه شیر و محل نصب آن در مدار مورد توجه قرار گیرد. در زمان تعمیر یا سرویس نیز پیش از جدا کردن شیلنگ یا باز کردن اتصالات، باید فشار هوای مدار به‌طور کامل تخلیه شود.

در صورتی که در مدار از شیلنگ با قطر 8 میلی متر استفاده می کنید می توانید از شیر تخلیه دستی پنوماتیک 8 الیت استفاده نمایید.

سوالات متداول

شیر تخلیه دستی ۶ چیست؟

این قطعه یک شیر دستی برای کنترل و قطع جریان هوای فشرده در مدارهای پنوماتیک است که با اتصال فیتینگی سایز ۶ میلی‌متر در مسیر شیلنگ نصب می‌شود.

این شیر برای چه سایز شیلنگی مناسب است؟

این مدل برای شیلنگ پنوماتیک با سایز ۶ میلی‌متر طراحی شده است.

شیر تخلیه دستی در چه مواردی استفاده می‌شود؟

از این شیر برای کنترل و قطع دستی جریان هوای فشرده در مدارهای پنوماتیک، تجهیزات بادی و برخی سیستم‌های پنوماتیکی خودروهای سنگین استفاده می‌شود.

آیا جهت قرار گیری شیر تخلیه دستی در مدار بادی مهم است؟

بله، نحوه ی قرار گیری شیر تخلیه در مدار اهمیت بالایی دارد. و باید یا توجه به جهت حک شده روی محصول داخل مدار بین منبع و مصرف کننده قرار گیرد.

اگر شیر تخلیه دستی به صورت اشتباه در مدار بسته شود چه اتفاقی می افتد؟

در صورتی که شیر تخلیه دستی به صورت برعکس یعنی مخالف جهت مشخص شده روی محصول در مدار قرار گیرد جریان هوای فشرده به صورت یک سره از شیر تخلیه خارج می شود.

مشخصات محصول

وزن 36 گرم
ابعاد بسته بندی 8 × 5 × 3 سانتیمتر
کشور سازنده

چین

برند

کد فنی

E 3141

کاربرد محصول

مدارات پنوماتیک ماشین آلات صنعتی و خودورهای سنگین
